Представляем историю создания и защиты чистых помещений класса 100 000.

Когда вы заходите на завод, где производят чипы для мобильных телефонов, вакцины или прецизионные линзы, первое, что вы часто видите, — это сверкающий пол и работающие роботизированные манипуляторы. Но то, что действительно определяет судьбу этих высокотехнологичных продуктов, — это воздух, которым вы дышите. Здесь находится загадочное пространство, известное как «чистая комната класса 100 000». Многие обычные люди, услышав «класс 100 000», сразу думают: «Какая огромная цифра, не невероятно ли это грязно?» На самом деле, все наоборот. Этот уровень чистоты основан на более старом международном стандарте, означающем, что в одном кубическом футе воздуха содержится не более 100 000 частиц пыли размером более 0,5 микрометра в диаметре. Если воздух в обычном офисе похож на метель, то воздух в чистой комнате класса 100 000 похож на ясное утро после дождя — все еще содержащий микрочастицы, но чрезвычайно разреженный. Сегодня мы заглянем за кулисы индустрии и обсудим, как эта «воздушная крепость» была создана с нуля и тщательно защищена.

1.Проектный раздел: Планирование «улиц с односторонним движением» для обеспечения циркуляции воздуха.

Основная логика проектирования чистых помещений заключается не в «блокировке», а в «очистке». Многие непрофессионалы считают, что герметизация помещения сделает его чистым, что является серьезным заблуждением. На самом деле, опытные проектировщики разрабатывают «регуляторы потока воздуха».

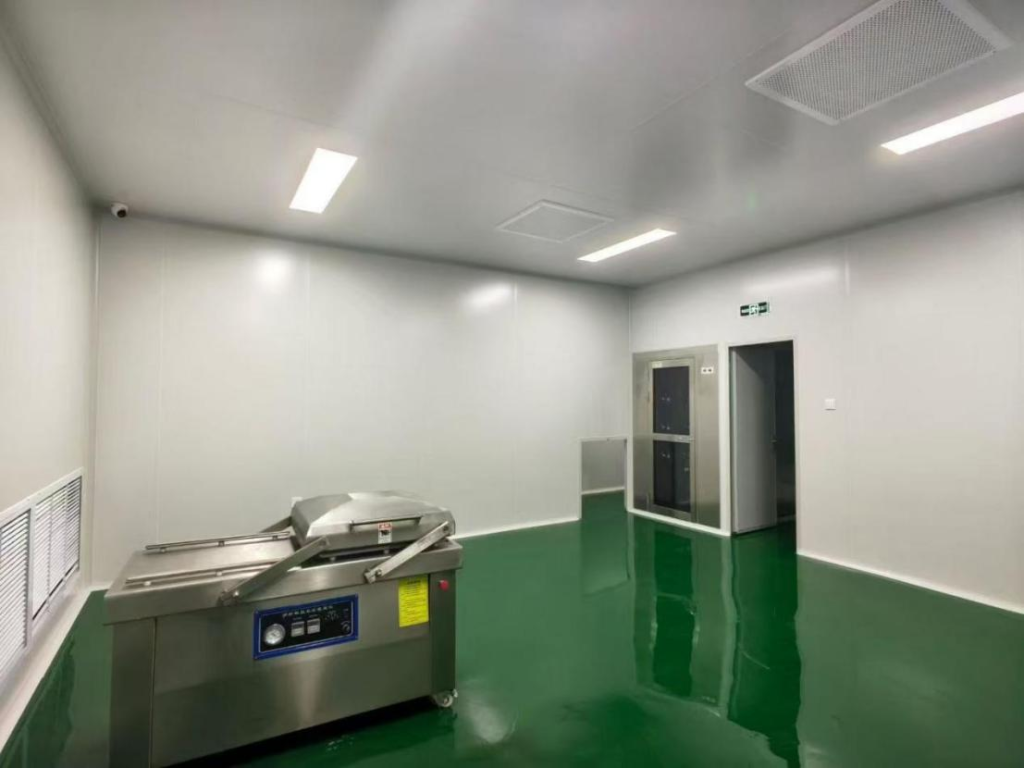

Для начала рассмотрим организацию воздушного потока. В чистых помещениях класса 100 000 обычно используется принцип «турбулентного потока», при котором чистый воздух равномерно сжимается высокоэффективными фильтрами на потолке, каскадом распространяясь по всему пространству, подобно водопаду, выталкивая пыль к полу и, наконец, выводя ее через вентиляционные отверстия в нижней части стен. Вот деталь, которую легко упустить из виду: расположение вентиляционных отверстий. Если вентиляционные отверстия установлены слишком высоко, пыль на полу образует «застойную зону», которая никогда не выходит наружу.

Во-вторых, существует градиент давления. Это основа конструкции. В чистых зонах должно поддерживаться положительное давление, как в полностью накачанной шине; воздух будет только выталкиваться наружу, а загрязненный воздух снаружи вообще не сможет проникнуть внутрь. Как правило, разница давлений между чистыми и загрязненными зонами должна быть больше 5 Па, а между различными уровнями зон — больше 10 Па.

Наконец, существует проблема «физического разделения» людей и товаров. Проект должен предусматривать наличие душевых кабин и окон для передачи грузов. Люди должны использовать специально отведенные пешеходные дорожки для переодевания, мытья рук и принятия душа; товары должны использовать специально отведенные дорожки для прохождения через зоны уборки и перегрузки. Если люди и товары будут смешаны для экономии места, даже самые дорогие системы фильтрации мгновенно выйдут из строя.

2.Строительство: возведение «острова без пыли» посреди пыли

Если проектирование — это чертеж, то строительство — это борьба с пылью, в которой не терпится ничего лишнего. Строительство чистой комнаты класса 100 000 по сути означает создание острова, свободного от пыли, в мире, полном пыли.

Герметичность – залог успешного строительства. Швы цветных стальных панелей, используемых для стен и потолков, должны быть плотно обмотаны специальным нейтральным силиконовым герметиком, чтобы предотвратить утечку воздуха. В отрасли существует уникальная технология: метод очистки «от грубой к тонкой». Перед установкой самых дорогих HEPA-фильтров воздуховоды и помещения необходимо тщательно пропылесосить несколько раз, иногда даже заставляя систему кондиционирования работать в режиме ожидания более 24 часов, чтобы убедиться в отсутствии сварочного шлака или древесной стружки.

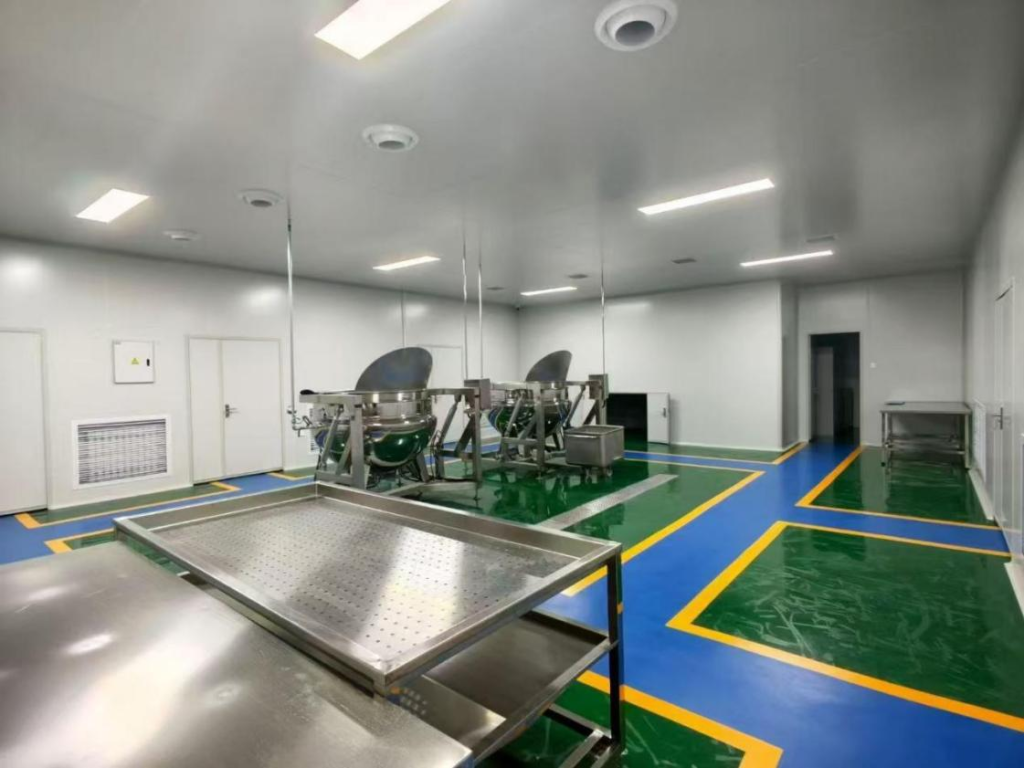

Процесс укладки напольного покрытия также имеет свои скрытые тонкости. Самовыравнивающиеся эпоксидные полы должны не только иметь зеркальную гладкость, но и быть износостойкими и антистатическими. Во время строительства углы стен должны быть закруглены (R-образные углы). Почему? Потому что прямые углы легко накапливают пыль и их трудно чистить шваброй, в то время как закругленные углы позволяют чистящим инструментам плавно скользить, не оставляя «слепых зон».

Один из часто упускаемых из виду «скрытых проектов» — это изготовление воздуховодов. Воздуховоды должны быть изготовлены в относительно чистой среде, а их концы должны быть всегда герметично закрыты. Был случай, когда строительная бригада, ради удобства, оставила тряпку внутри воздуховода, что привело к постоянно высокому уровню бактерий в мастерской после шести месяцев эксплуатации. В конечном итоге, чтобы найти источник загрязнения, пришлось демонтировать весь потолок, что привело к значительным убыткам.

3. Приемочное тестирование: строгая «проверка» с использованием данных, говорящих сами за себя.

Мастерская построена, но как доказать, что она соответствует стандартам? Приемка зависит не от роскошного интерьера, а от неопровержимых данных. Это всесторонняя «физическая проверка».

Помимо важнейшего показателя количества пылевых частиц (для проверки соответствия стандарту в 100 000 частиц), существует несколько других ключевых показателей, которые часто упускаются из виду непрофессионалами:

Микробиологические исследования: на фармацевтических и пищевых предприятиях количество осевших или находящихся в воздухе бактерий более опасно, чем количество пыли.

Время самоочистки: это динамический показатель. Он измеряет, сколько времени требуется системе для восстановления чистоты окружающей среды после загрязнения имитируемой мастерской. Для мастерской класса 100 000 обычно требуется время восстановления 15-20 минут. Если это время слишком велико, это указывает на недостаточный воздухообмен или нарушение организации воздушного потока.

Измерение перепада давления: При закрытых дверях в каждом помещении измеряется перепад давления, чтобы убедиться, что направление воздушного потока строго направлено из чистой зоны в загрязненную.

Освещение и шум: Хотя это показатели комфорта, чрезмерный шум может указывать на неисправность вентилятора или утечку воздуха, что косвенно влияет на чистоту.

4.Управление и техническое обслуживание: 30% строительство, 70% управление.

Многие домовладельцы ошибочно полагают: «Потратив много денег на строительство, можно обеспечить себе безбедную жизнь». На самом деле все обстоит совершенно наоборот. Чистые помещения «хрупки», и при неправильном управлении миллионные инвестиции могут быть в одно мгновение потеряны.

Человек является крупнейшим источником загрязнения. Статистика показывает, что 80% пыли в чистых помещениях образуется в результате деятельности человека. Поэтому строгие системы управления имеют решающее значение. Для входа в цех необходимо надевать защитный костюм, маску, шапочку и бахилы, а движения должны быть плавными, чтобы не поднимать пыль. Интересная деталь: косметика строго запрещена. Микроскопические частицы тонального крема и туши выглядят как огромные «камни», и их строго запрещается приносить в помещение.

Цикл замены расходных материалов. Предварительные фильтры обычно чистят или заменяют каждый месяц, фильтры средней эффективности — каждые 3-6 месяцев, а HEPA-фильтры — каждые 1-3 года. Это как замена масла в автомобиле: нельзя ждать, пока он сломается. Многие заводы используют расходные материалы сверх срока их службы для экономии средств, что приводит к увеличению энергопотребления вентиляторов, снижению воздушного потока и, в конечном итоге, к низкому уровню чистоты — чистым убыткам.

Советы по ежедневной уборке: Не используйте обычную метлу; необходим пылесос. Швабра должна быть изготовлена из микрофибры, а чистящее средство должно представлять собой нелетучую, не оставляющую следов специальную формулу. Уборку следует проводить сверху вниз и изнутри наружу, строго следуя направлению воздушного потока.

5.Отраслевые наблюдения и часто задаваемые вопросы

В связи со стремительным развитием интеллектуального производства и биомедицины резко возрос спрос на чистые помещения класса 100 000. В отрасли наблюдается тенденция к использованию интеллектуальных систем мониторинга, при этом традиционные бумажные записи заменяются системами онлайн-мониторинга, отображающими в режиме реального времени перепады давления, температуру, влажность и количество частиц, и немедленно подающими сигналы тревоги в случае возникновения аномалий.

Часто задаваемые вопросы:

В: Может ли система домашней вентиляции достичь уровня чистоты 100 000?

А: Это сложно. В системах притока свежего воздуха в жилых домах отсутствует строгий контроль перепада давления и герметичность, а частая активность людей делает невозможным поддержание стабильного уровня чистоты.

В: В чём разница между уровнем 100 000 и уровнем 10 000?

А: Разница не только в величине, но и в значительном увеличении затрат и энергопотребления. В чистой комнате класса 10 000 обычно в 2-3 раза выше скорость воздухообмена, чем в чистой комнате класса 100 000, что приводит к существенному увеличению затрат на электроэнергию и техническое обслуживание. Выбор класса чистой комнаты должен основываться исключительно на требованиях производственного процесса; слепого стремления к высоким стандартам следует избегать.

Подведите итоги

Чистая комната класса 100 000 — это гораздо больше, чем просто «элитная отделка»; это комплексный проект системной инженерии, объединяющий аэродинамику, материаловедение и микробиологию. От планирования воздушных потоков на этапе проектирования до окончательной герметизации при строительстве, от строгого сбора данных при приемке до неукоснительного контроля — каждый этап взаимосвязан. Это не только гарантия качества в современной промышленности, но и свидетельство контроля человечества над микроскопическим миром. Для бизнеса понимание и соблюдение этих правил имеет решающее значение для создания прочной основы качества в условиях жесткой рыночной конкуренции.
